Alçak gerilim sistemleri; ana dağıtım panoları, tali panolar, aydınlatma ve priz hatları ile makine besleme devrelerini kapsar. Bu sistemlerin güvenliği, hem personelin can güvenliği hem de işletmenin yangından korunması için hayati önem taşır.
Sistemde Meydana Gelebilecek Temel Riskler
AG sistemlerinde periyodik kontrol eksikliği şu sonuçları doğurabilir:
Gevşek Bağlantılar: Ark oluşumuna ve termal ısınma kaynaklı yangınlara yol açar.
Aşırı Yükleme: Kablo izolasyonunun bozulmasına ve kısa devrelere neden olur.
Kaçak Akım Rölesi Hataları: Hayati koruma sağlayan rölelerin bozulması veya baypas edilmesi sonucu ölümcül çarpılmalar.
Topraklama Yetersizliği: Hata akımının toprağa akamaması sonucu cihaz gövdelerinde tehlikeli gerilim oluşması.
Kontrol Periyotları ve Yasal Zorunluluk
“İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği” gereği, elektrik tesisatı, topraklama ve paratoner tesisatının periyodik kontrolleri yılda en az 1 kez yetkili elektrik mühendisleri tarafından yapılmalıdır.
Muayene ve Test Aşamaları
Kontroller sırasında modern ölçüm cihazları ile şu işlemler gerçekleştirilir:
Görsel Denetim: Pano düzeni, kablo renk kodlamaları, etiketleme ve koruma kapaklarının kontrolü.
Süreklilik Testi: Toprak hattının kesintisiz olduğunun doğrulanması.
İzolasyon (Yalıtım) Direnci Testi: İletkenler arası ve iletken-toprak arası yalıtımın ölçülmesi.
Çevrim Empedansı (Loop Impedance): Kısa devre akımının hesaplanarak sigorta açma sürelerinin uygunluğunun kontrolü.
RCD (Kaçak Akım Rölesi) Testi: Rölenin açma akımı (30mA veya 300mA) ve açma süresinin milisaniye cinsinden ölçümü.

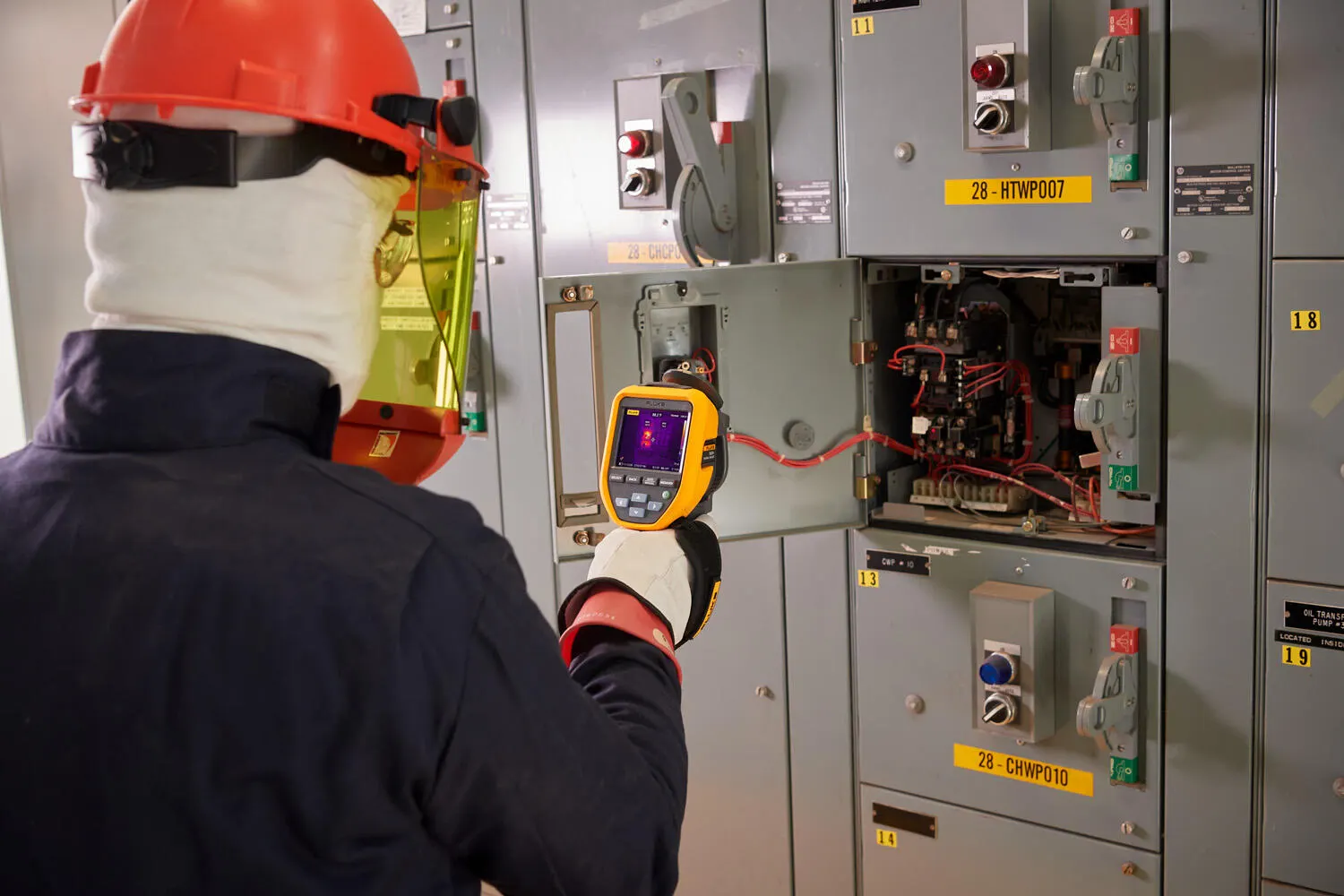

Termal Kamera İncelemesi: Panolardaki aşırı ısınan noktaların (ark veya aşırı yük) temassız tespiti.
Örnek Güvenlik Kriteri
Elektrik panolarında can güvenliği için kritik sınır şudur:
Hayat Koruma:30mA Kaçak Akım Rölesi, insan vücudunun dayanamayacağı akım seviyesine ulaşmadan devreyi kesmelidir.
